QR 码的技术原理与容错机制详解

什么是 QR 码

QR 码（Quick Response Code）由日本电装公司（DENSO WAVE）于 1994 年发明，最初用于汽车零部件的追踪管理。与传统一维条形码只能存储十几个字符不同，QR 码可以存储最多 7,089 个数字或 4,296 个字母数字字符，信息密度高出数十倍。

如今 QR 码已广泛应用于移动支付、网址跳转、身份验证、物流追踪等场景，成为连接线下与线上世界的重要桥梁。

QR 码的基本结构

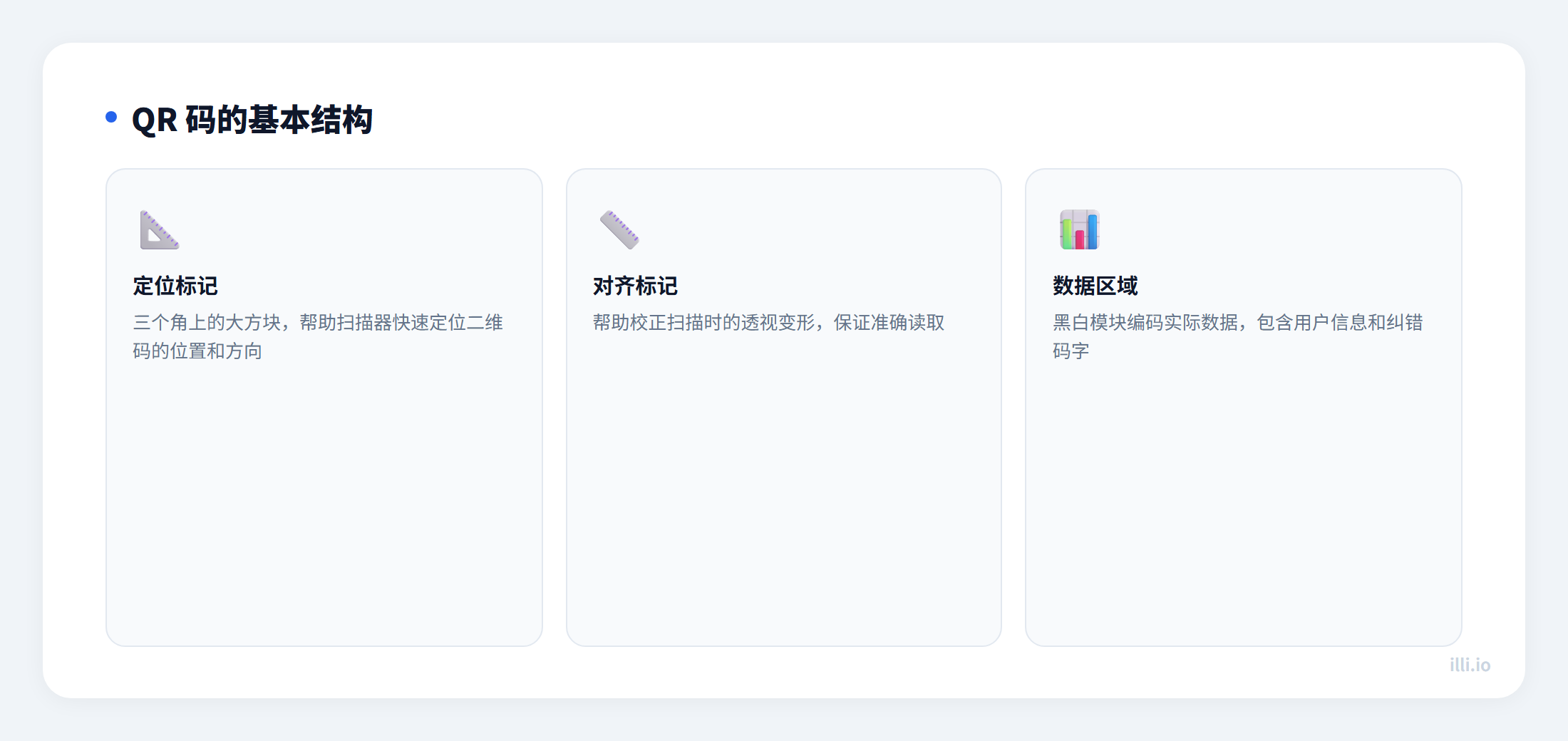

一个标准的 QR 码由以下几个核心区域组成：

1. 定位图案（Finder Pattern）

QR 码的三个角各有一个由嵌套方块组成的大型正方形图案。扫描器通过这三个定位图案快速确定 QR 码的位置、大小和倾斜角度。这也是为什么 QR 码可以在任意角度被识别 — 扫描器检测到三个定位图案后即可确定坐标系。

2. 对齐图案（Alignment Pattern）

在版本 2 及以上的 QR 码中，会出现较小的对齐图案（一个小正方形嵌套）。它们帮助修正扫描时因曲面或透视变形产生的畸变。版本越高，对齐图案越多。

3. 定时图案（Timing Pattern）

连接三个定位图案之间的交替黑白模块行/列，帮助扫描器确定每个模块的精确坐标位置。

4. 格式信息区

存储当前 QR 码使用的容错等级和掩码图案信息，位于定位图案周围的固定位置。

5. 数据与纠错码区

QR 码的主体区域，存储实际编码数据和 Reed-Solomon 纠错码字。

数据编码过程

QR 码将输入数据转换为二进制位流的过程分为以下步骤：

Step 1：选择编码模式

QR 码支持四种编码模式：

• 数字模式（Numeric）：仅包含 0-9，效率最高，每 3 位数字占 10 bit
• 字母数字模式（Alphanumeric）：包含 0-9、A-Z 及部分符号，每 2 个字符占 11 bit
• 字节模式（Byte）：任意字节数据（如 UTF-8 编码的中文），每字符占 8 bit
• 汉字模式（Kanji）：Shift JIS 编码的日文汉字，每字符占 13 bit

Step 2：数据编码

根据选定模式将原始数据编码为二进制位流，并在头部添加模式指示符和字符计数信息。

Step 3：纠错编码

使用 Reed-Solomon 算法对数据码字生成纠错码字，将两者交织排列后填入 QR 码矩阵。

Step 4：掩码处理

为避免出现大面积的纯黑或纯白区域（影响扫描识别），QR 码会对数据区域应用 8 种掩码图案之一，选择得分最优的掩码方案。

容错机制详解

QR 码最核心的优势之一是其容错能力 — 即使部分区域被遮挡、磨损或污染，仍然可以被正确识别。这依赖于 Reed-Solomon 纠错算法。

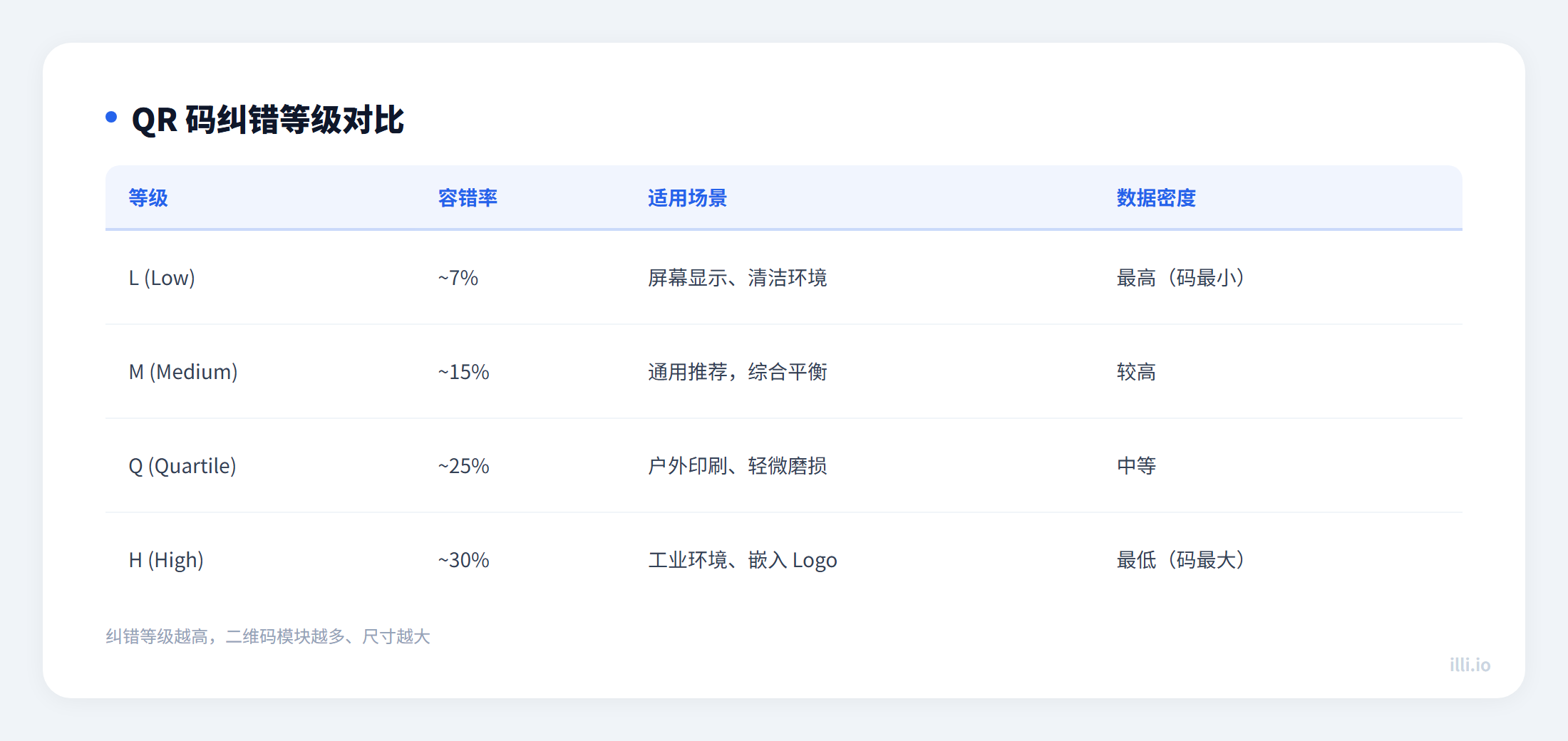

四个容错等级

容错等级的取舍

容错等级越高，QR 码中用于纠错的码字比例越大，留给实际数据的空间就越少。这意味着：

• 相同数据量下，高容错等级的 QR 码尺寸更大（版本更高）
• 相同版本下，高容错等级可存储的数据量更少

例如，Version 1（21×21 模块）在 L 等级下可存储 41 个数字，而在 H 等级下仅能存储 17 个数字。

为什么 QR 码可以嵌入 Logo

这正是容错机制的典型应用。将 Logo 放置在 QR 码中央，相当于"破坏"了该区域的数据模块。只要被遮挡的面积不超过当前容错等级的恢复上限，扫描器仍然可以通过纠错码字还原完整数据。这就是为什么嵌入 Logo 的 QR 码通常使用 H 等级容错。

QR 码的版本

QR 码从 Version 1（21×21 模块）到 Version 40（177×177 模块），共有 40 个版本。每增加一个版本，矩阵每边增加 4 个模块。版本越高，可存储的数据越多，但 QR 码的物理尺寸也需要相应增大以保证扫描可靠性。

实际应用中，大多数 QR 码使用 Version 1 到 Version 10（21×21 至 57×57），完全可以满足 URL、文本、名片等常见数据的编码需求。

总结

QR 码的技术设计兼顾了信息密度、读取速度和容错能力。三点定位图案实现了多角度快速识别，Reed-Solomon 纠错算法确保了数据在部分损坏时仍可恢复，而灵活的编码模式和版本选择让 QR 码能够适应从几个字符到几千字符的不同需求。理解这些底层原理，可以帮助你在生成 QR 码时做出更合理的参数选择。
